气体灭火系统作为机房、配电室、档案馆、数据中心等重要场所的核心消防设施，其电气布线的可靠性直接关系到火灾探测、报警联动和灭火剂释放的准确性。与普通火灾自动报警系统相比，气体灭火系统的布线涉及自动与手动控制、延时喷气、反馈信号、紧急启动与中止等多重逻辑回路，对线路的耐火性能、路由独立性和接线工艺都有更高要求。本文结合《气体灭火系统施工及验收规范》GB 50263和《火灾自动报警系统施工及验收标准》GB 50166的相关要求，系统梳理气体灭火系统布线施工中需要重点关注的问题。
一、布线系统的组成与线缆选型

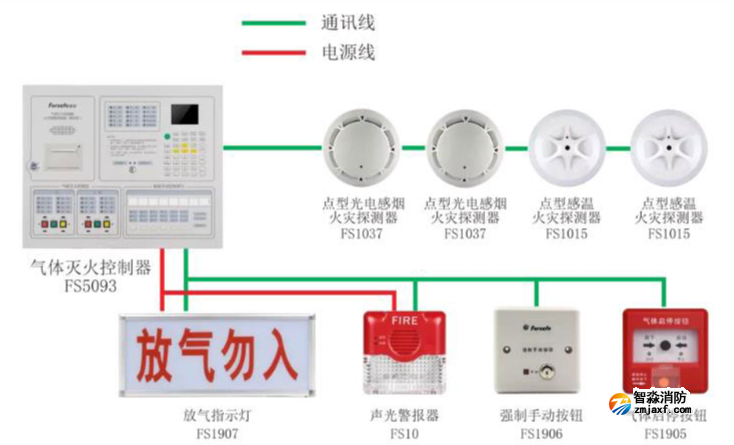

气体灭火系统的电气线路主要包括以下几类：火灾探测报警回路（感烟、感温探测器二总线）、气体灭火控制器至选择阀/启动瓶的控制回路、声光报警器与放气指示灯的信号回路、手动启停按钮及紧急停止按钮的联动回路、以及系统主电源与备用电源供电回路。
在线缆选型上，根据规范要求，火灾自动报警系统的传输线路应采用铜芯绝缘导线或铜芯电缆。对于气体灭火防护区这种重要场所，报警总线和联动控制总线宜选用耐火型双绞线或阻燃耐火电缆，线缆电压等级不应低于交流250V。具体而言：探测器二总线可选用ZR-RVS-2×1.5mm²阻燃双绞软线；联动控制回路（驱动启动电磁阀、选择阀）由于工作电流较大且距离较长，应选用ZR-KVV或NH-KVV型控制电缆，截面不宜小于1.5mm²；电源线应选用阻燃BV线或RVV电缆，截面根据负载计算确定，一般不小于2.5mm²。
需要特别注意的是，驱动气体释放的电磁阀启动线路属于关键控制线路，一旦断线或接触不良将导致火灾时无法喷放灭火剂，因此该回路强烈建议采用耐火型电缆，并在穿管保护上与普通报警线路区分开。
二、线路敷设方式与路由要求
气体灭火系统的线路敷设应遵循"明敷穿管保护、暗敷保护层达标"的原则。当线路明敷时，应采用金属管、可挠金属电气导管或封闭式金属线槽保护，并在金属管或金属线槽上采取防火保护措施（如涂刷防火涂料）。当线路暗敷时，应敷设在不燃体结构内，且保护层厚度不应小于30mm。
在路由规划上，需要注意以下几点：
不同电压等级的线路不宜穿入同一根管内。报警总线、联动控制线、电源线应分管敷设，避免相互干扰。
从气体灭火控制器到各防护区的启动回路线路应单独穿管，不应与其他系统线路共用管路，防止因其他线路故障影响气体释放。
防护区门口的放气指示灯线路应与声光报警器线路分开，放气指示灯的24V反馈信号直接来自灭火剂瓶头阀的压力信号器或选择阀的动作反馈装置。
线路穿越防火分区或楼板时，应采用不低于楼板耐火极限的不燃材料做封堵。
管线敷设应避开高温、潮湿和有腐蚀性气体的区域，无法避开时应采取相应的防护措施。
三、接线工艺与端子处理
接线质量是布线施工中最容易出问题的环节。气体灭火系统涉及的接线点多，包括探测器底座、手动按钮、声光报警器、放气指示灯、选择阀电磁铁、启动瓶电磁阀、压力反馈装置等，任何一个接线点松动或虚接都可能造成系统功能异常。
施工中应做到：导线在管内或线槽内不应有接头和扭结，接头应在接线盒内焊接或用端子连接；剥线时不应损伤线芯，多股导线应压接冷压端子后再接入设备端子；每个端子板上一侧接线宜为1根，不得超过2根；导线引入设备处应做固定，并留有适当余量（一般不小于200mm）。
对于电磁阀驱动线路，由于电磁阀动作时瞬时电流较大（通常为0.8~1.5A），接线端子必须压接牢固并做防松处理，建议采用瓦形垫圈或弹簧垫圈。在实际工程中，因端子压接不紧导致电磁阀无法启动的案例并不少见，施工完成后必须逐点进行拉拔检查。
四、与火灾报警系统的联动布线逻辑
气体灭火系统的联动逻辑较为复杂，布线时必须与系统设计的逻辑关系严格对应。一个典型的气体灭火防护区联动流程为：
感烟探测器报警 → 气体灭火控制器发出声光报警信号，启动防护区内声光报警器；
感温探测器随后报警 → 控制器进入延时阶段（通常0~30s可调），同时关闭防护区通风空调、防火阀等；
延时结束 → 控制器输出24V直流启动信号，打开启动瓶电磁阀，释放驱动气体；
驱动气体通过管路打开选择阀和灭火剂储瓶瓶头阀，灭火剂喷放；
灭火剂管路压力信号器动作 → 放气指示灯点亮，同时将反馈信号传回控制器。
布线时必须确保上述每个环节的信号回路完整对应。特别需要注意：组合分配系统中每个防护区对应一个选择阀，选择阀的动作应先于或同时于灭火剂储瓶瓶头阀开启，因此选择阀的控制线路与启动瓶的控制线路在时序上必须正确连接。手动紧急停止按钮接入控制器后，在延时阶段按下可中止喷放指令，该线路一旦接错或短路，将导致紧急停止功能失效。
五、常见施工问题与防范措施
结合工程实践，气体灭火系统布线施工中常见的问题包括：
常见问题 | 原因分析 | 防范措施 |
|---|
线缆选型不符合耐火要求 | 为降低成本使用普通阻燃线代替耐火线 | 关键回路强制使用NH型耐火电缆，进场验收查验CCC认证和型式检验报告 |
不同回路共管敷设 | 施工图省事或管路设计不合理 | 严格按设计图纸分管，报警总线与联动控制线分管敷设 |
接线端子虚接松动 | 多股线直接插入端子、未压接端头 | 统一压接冷压端子，逐点做拉拔测试 |
管线明敷未做防火保护 | 省略防火涂料工序 | 明敷金属管全线涂刷防火涂料，留存施工记录 |
放气指示灯反馈信号接错 | 未区分压力信号器常开/常闭触点 | 调试前核对设备说明书，确认触点类型后接线 |
备用电源容量不足 | 蓄电池容量选型偏小 | 按规范要求蓄电池应保证系统正常工作8h后仍能完成1次报警和喷放 |
六、布线施工验收要点
布线工程完成后，在系统调试前应进行以下检查：对照施工图纸核查所有线路的走向、规格和连接关系；使用万用表测量每条控制回路的线间电阻和对地绝缘电阻，绝缘电阻值不应小于20MΩ；逐回路模拟信号测试，确认控制器接收和输出正常；检查所有接线盒、端子箱的标识是否清晰完整；确认防护区门口的"气体释放，请勿入内"指示灯安装位置醒目、高度适宜（下沿距地2.2m以上）。
总之，气体灭火系统的布线施工是一项细节决定成败的工作。线缆选型、管路保护、接线工艺和逻辑对应四个环节缺一不可。施工单位应严格按照GB 50263和GB 50166的要求组织施工，监理单位应对隐蔽工程逐段验收，从源头上保证系统在真实火情下能够可靠动作。
