第一章 角钢法兰连接
一、角钢法兰连接是传统的风管连接方式，法兰一般用角铁制作（因此也称为角铁法兰），角铁通常用铆接的方式固定在风管两端，两段风管的法兰对接后，中间加上密封垫用螺栓连接。
角钢法兰连接的优点是强度高、稳定性和密封性好、不易变形，缺点是成本较高、效率较低。

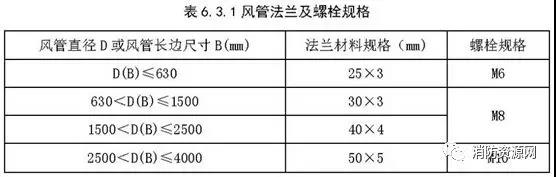

二、金属风管采用法兰连接时，法兰材料规格应按《建筑防烟排烟系统技术标准》表6.3.1选用，风管接口的连接应严密、牢固，法兰垫片应为不燃材料（A级），厚度不应小于3mm，不应凸入管内和法兰外。螺栓孔的间距不得大于150mm，矩形风管法兰四角处应设有螺孔。（6.3.1）
三、角钢法兰矩形风管制作应符合下列规定：

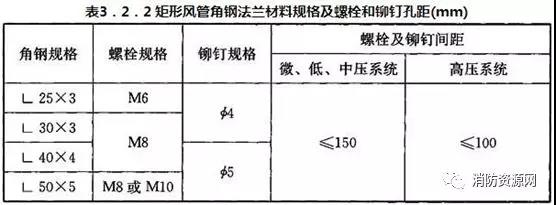

1、角钢法兰的连接螺栓和铆钉的规格及间距应符合《通风管道技术规程》表3.2.2的规定，法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔，同一批同规格的法兰应具有互换性。（3.2.2）
2、壁厚小于或等于1.2mm的风管采用角钢法兰连接时，应将风管端面翻边，并用铆钉铆接。风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于6mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。

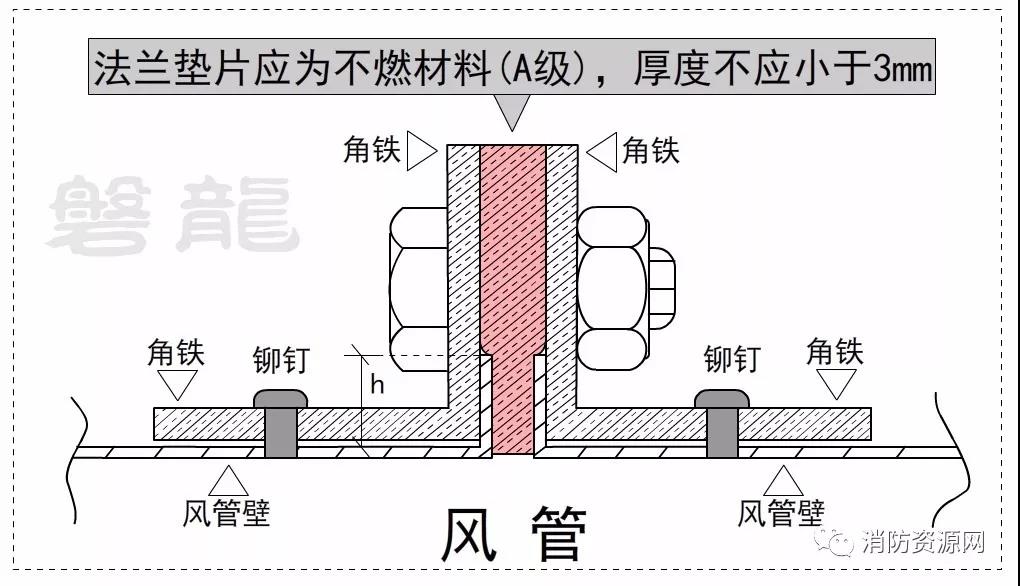

四、角钢法兰的连接大样图如下：
（翻边高度h≥6mm）
五、有关法兰连接风管的更多要求，参见相关规范及技术标准：《建筑防烟排烟系统技术标准》、《通风管道技术规程》、《通风与空调工程施工质量验收规范》等等。

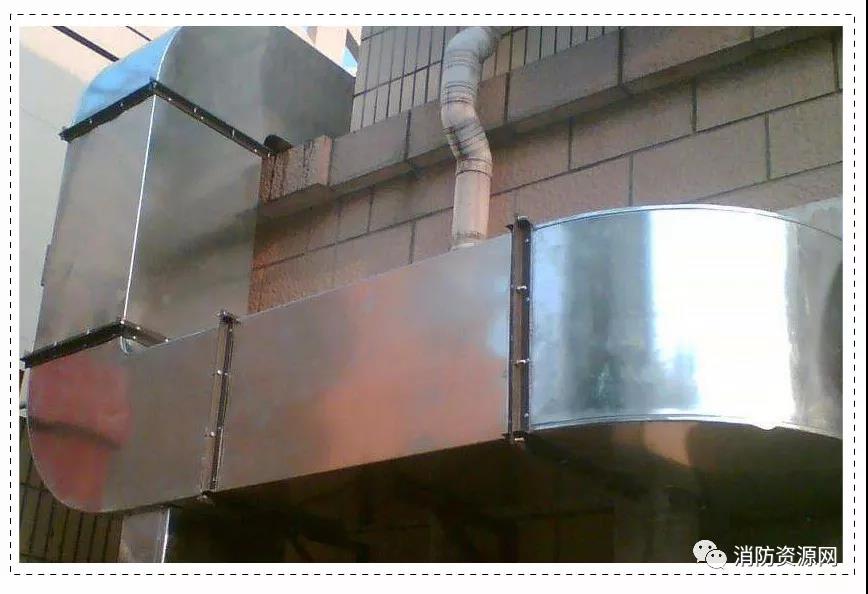

六、角钢法兰工程示例：
第二章 薄钢板法兰连接

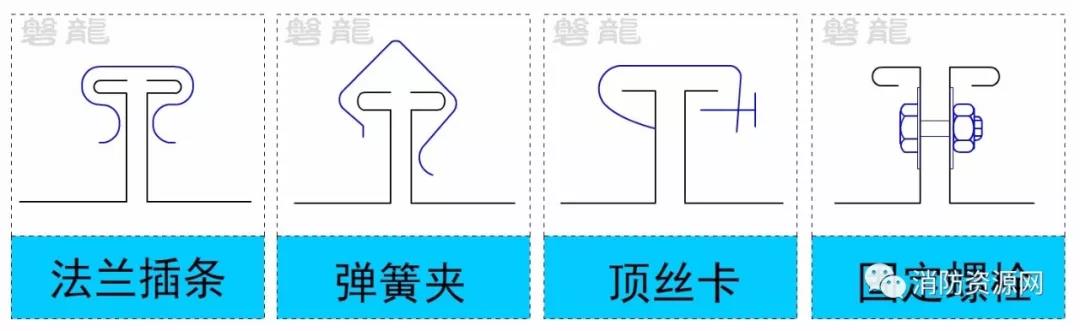

一、薄钢板法兰连接，通常是指风管壁与法兰为一体的连接形式，这种方式将风管端面折边成法兰片，采用法兰插条、弹簧夹、顶丝卡（U形紧固螺栓）、固定螺栓等部件进行连接，防排烟风管只能采用固定螺栓。
这种连接方式的法兰由风管壁折边而成，管壁相对较薄，因此称为薄钢板法兰；又因为法兰与风管壁由同一块钢板加工制作，因此也称为“共板法兰”。（注：这种形式不需要专用的法兰片，也有人称为“无法兰”连接。）
相对前面所述的角钢法兰连接方式，薄钢板法兰连接的安装效率高、造价低，广受市场欢迎。

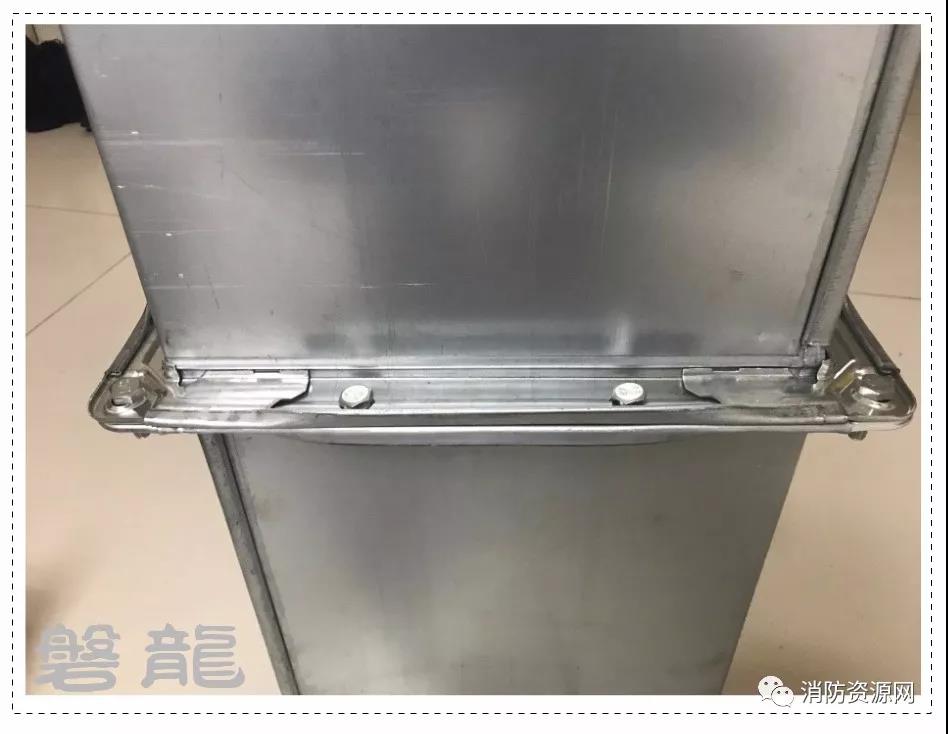

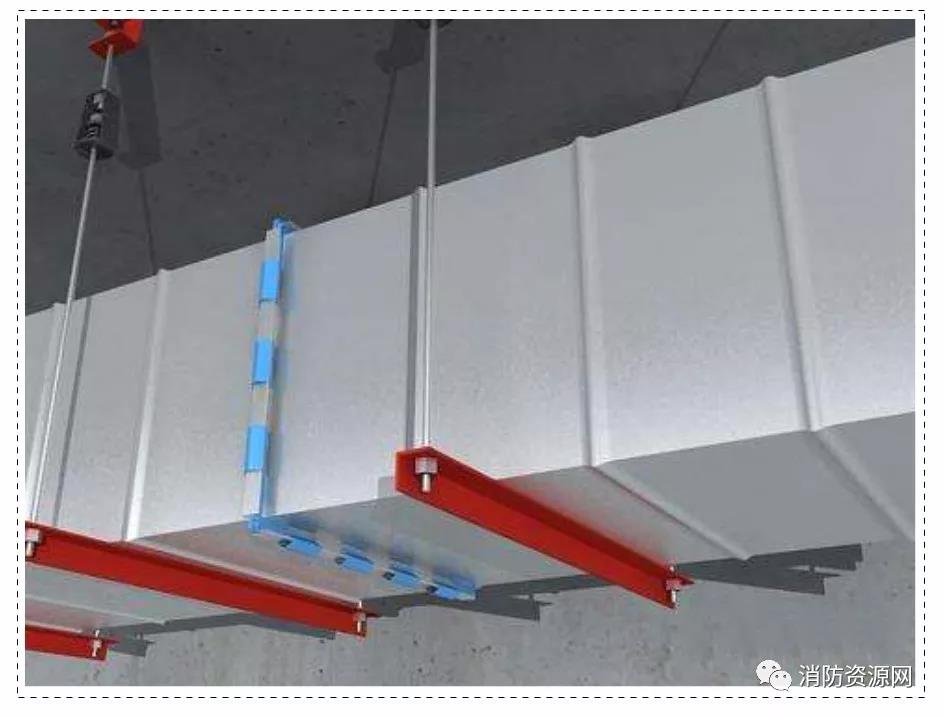

以下示例为薄钢板法兰连接风管，这种弹簧夹的固定方式在防排烟风管中不许可。
二、薄钢板法兰风管应采用螺栓连接，风管接口的连接应严密、牢固，法兰垫片应为不燃材料（A级），厚度不应小于3mm，不应凸入管内和法兰外。

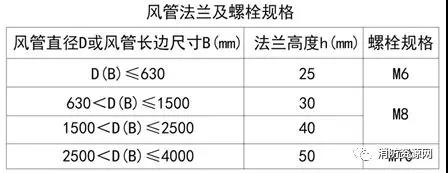

三、薄钢板法兰高度及连接应按下表规定执行，其螺栓孔的间距不得大于150mm，矩形风管法兰四角处应设有螺孔，法兰高度h不应小于下表值：

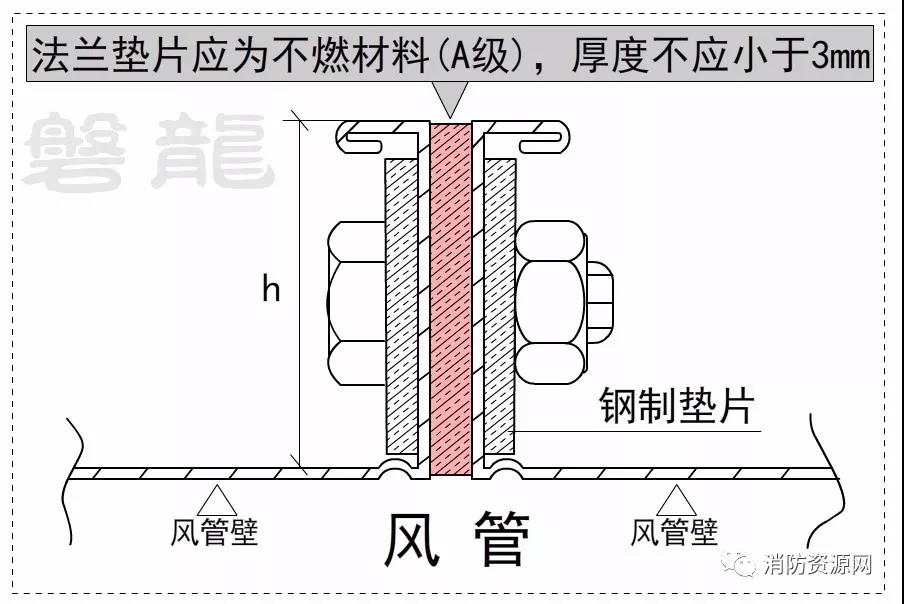

四、薄钢板法兰风管的螺栓连接大样图如下：
五、通过多省厂家调研，确认全国各省均有厂家可按规范要求生产，且现场确认施工完全可行，现场安装样图如下：
六、有关薄钢板法兰连接风管的更多要求，参见相关规范及技术标准：《建筑防烟排烟系统技术标准》、《通风管道技术规程》、《通风与空调工程施工质量验收规范》等等。
第三章 应用范围
很明显，薄钢板法兰的强度、稳定性、密封性等，都会要比角钢法兰差，通常应用于中、低压风管系统，根据《通风与空调工程施工质量验收规范》要求，薄钢板法兰矩形风管不得用于高压风管（4.2.3-2）。
同时，本人认为，薄钢板法兰风管也不宜用于100米以上的超高层建筑以及重要公共建筑。
第四章 争议探讨
根据《通风与空调工程施工质量验收规范》要求，排烟系统风管钢板厚度可按高压系统确定，同时明确了薄钢板法兰矩形风管不得用于高压风管，那么，排烟系统的风管是否属于高压系统风管，到底能不能用薄钢板法兰的连接方式？

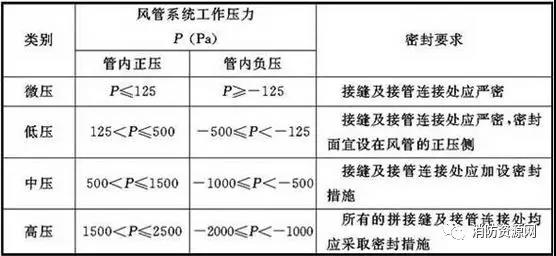

1、根据规范要求，风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，并应采用相应类别的风管。风管类别应按下表的规定进行划分。（4.1.4）
2、排烟系统风管的实际工作压力，通常属于中、低压系统，规范要求排烟系统风管钢板厚度按高压系统确定，是考虑排烟系统的重要性，采取的一种加强措施。
排烟风管的其他要求，通常可以按照实际承压等级确定，比如：螺栓和铆钉的间距可按中、低压系统确定，排烟系统的金属风管仍可以采用薄钢板法兰的连接方式等等。
