七氟丙烷灭火系统按照有无管网可分为管网灭火系统、无管网灭火系统、特殊型式的灭火系统。
一、管网七氟丙烷灭火系统
定义：灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。
管网灭火系统又分为单元独立系统和组合分配系统两大类。
1、单元独立系统是只保护一个防护区的系统，没有选择阀，每个防护区都独立对应一套气体灭火剂储存装置。
2、组合分配系统是两个或两个以上防护区，通过选择阀的选择分配，共用一套气体灭火剂储存装置（按最大防护区的量计算）。这种方式可以大大节约工程造价。

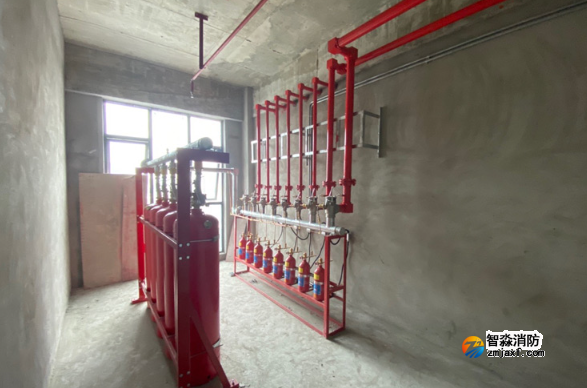

（1）单元独立系统
单元独立系统是指一个保护区设立一套系统，由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的构成形式，用于有特殊要求的场所和独立的防护区。
当防护区火灾发生时，火灾报警灭火控制器发出指令打开启动瓶的电磁驱动器，释放启动气体。启动气体通过启动管路，打开灭火剂储瓶容器阀，释放灭火剂。灭火剂经高压软管、液体单向阀进入集流管、灭火剂输送管道、喷嘴向防护区喷洒灭火剂，实施灭火。
（2）组合分配系统
组合分配系统是指多个防护区共设一套系统，由一套公共的灭火剂储存装置对应几套管网系统，通过驱动气体单向阀和选择阀的控制，保护两个或两个以上防护区的构成形式，能对整体实行综合保护，但不具备对各个防护区同时灭火的功能。本系统除采用驱动气体单向阀和选择阀组合分配控制外，其余与单元独立系统相同。
本系统通过并联启动瓶、驱动气体单向阀、选择阀、启动管路形成的分配组合，以实现控制和供灭火剂的系统。它适用于两个防护区以上的多单元保护，它的特点是每个防护区均单设自己的启动瓶和选择阀，而储存灭火剂的瓶组是共用的。灭火剂储瓶的数量是按最大防护区需要而设置，而不是所有防护区所需数量的叠加。这一组合方式是基于几个防护区同时发生火灾的概率极小而设计的，该设计为多区保护减小了一次性投资。
当任意一个防护区发生火灾时，与该系统相配的火灾报警灭火控制器会发出指令打开与此防护区相对应的启动瓶电磁驱动器，释放启动瓶的气体，启动气体通过启动管路首先打开该防护区的选择阀，然后再经过驱动气体单向阀打开所需相应数量的灭火剂储瓶容器阀，使灭火剂经高压软管、液体单向阀、集流管、连接管、集散管、已打开的选择阀及灭火剂输送管道，输送到火灾防护区。这一动作都是通过加在启动管路上的驱动气体单向阀和集散管上的选择阀完成的。驱动气体单向阀限制了启动气体只能流向设定的选择阀、打开已设定数量的灭火剂储瓶，并流向设定的防护区，从而完成了用最大保护区设置瓶数、保护多区的组合分配。
二、无管网七氟丙烷灭火系统
无管网灭火系统，又称为预制灭火系统，是将灭火剂储存装置和喷放组件等预先设计、组装成套的灭火系统。
无管网灭火系统可分为柜式灭火装置和悬挂式灭火装置。
1、柜式灭火装置
柜式七氟丙烷灭火装置由灭火剂瓶组、电磁型驱动装置、金属软管、信号反馈装置、喷嘴、柜体等组成，不需安装灭火剂输送管道，不需设置专用的储瓶间。装置设置在防护区内，当火灾发生时，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。装置具有自动、手动两种启动方式。
柜式灭火装置根据柜体内钢瓶的数量分为单瓶组柜式灭火装置和双瓶组柜式灭火装置。

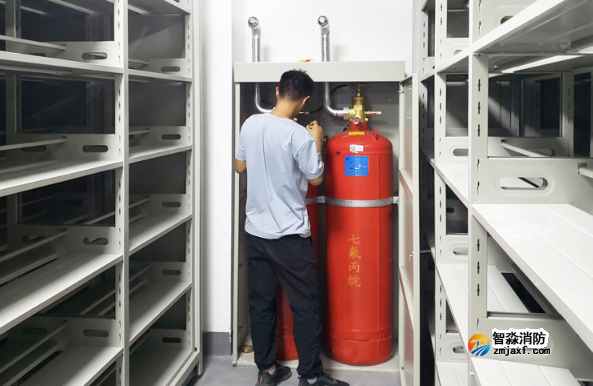

柜式七氟丙烷气体灭火装置（单瓶组）结构图

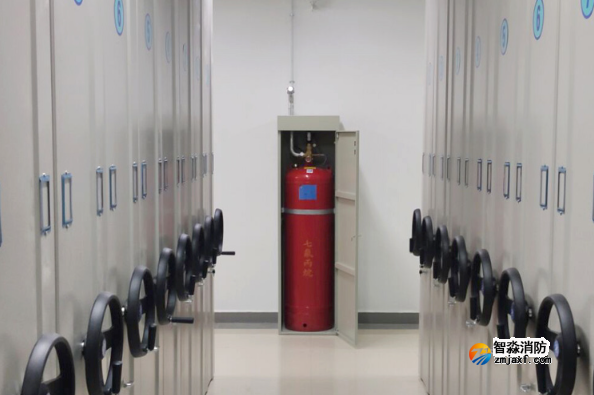

柜式七氟丙烷气体灭火装置（双瓶组）
2、悬挂式灭火装置
悬挂式灭火装置根据启动方式可分为电磁型和温感型悬挂式灭火装置。

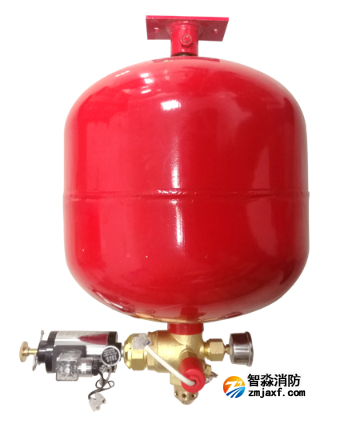

电磁型悬挂式灭火装置

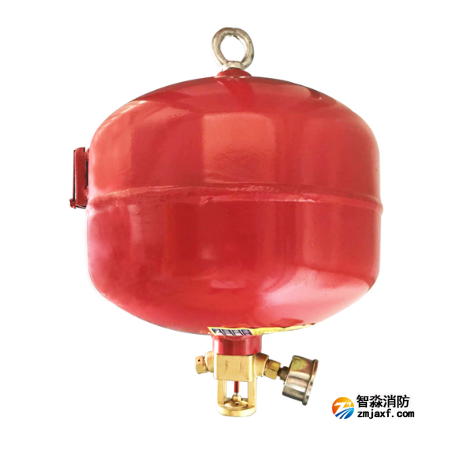

温控型悬挂式灭火装置
三、探火管灭火装置
探火管灭火装置也称为感温自启动灭火装置，是采用探火管探测火灾并能启动的预制灭火装置。
探火管灭火装置可分为直接式探火管灭火装置和间接式探火管灭火装置。

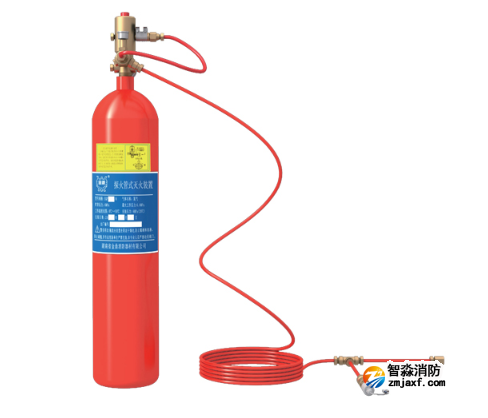

1、直接式探火管灭火装置
直接式探火管灭火装置是火管作为火灾探测、装置启动、灭火剂释放部件的探火管灭火装置；直接式探火管灭火装置的探火管作为火灾探测报警部件，同时探火管还兼作灭火剂输送及喷放管道。

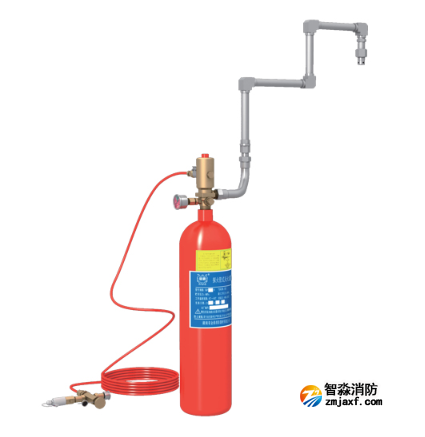

2、间接式探火管灭火装置
间接式探火管灭火装置是探火管作为火灾探测及启动部件，释放管、喷头作为灭火剂释放部件的探火管灭火装置。间接式探火管灭火装置的探火管仅作为火灾探测报警部件，灭火剂通过释放管、喷头释放。
七氟丙烷灭火系统选择哪种型式主要看防护区以及客户预算问题，一般管网式适用于多个防护区或者距离远的场所，柜式和悬挂式用在单个防护区内，预算有限的情况下，探火管灭火装置应用中实验柜或配电柜的场所。
