海湾:GST-QKP01气体灭火控制器与现场设备、钢瓶及消防主机联网接线

作者:海湾气体灭火 时间:2020-08-08 13:40:47 来源:http://qt.gstxf.com/
摘要:海湾GST-QKP01气体灭火控制器 海湾GST-QKP01气体灭火控制器可配接火灾探测器(感烟、感温、火焰)、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及...

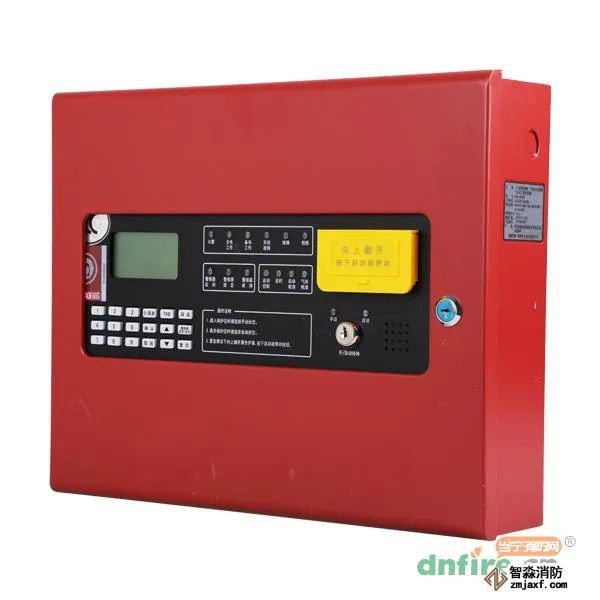

海湾GST-QKP01气体灭火控制器

海湾GST-QKP01气体灭火控制器可配接火灾探测器(感烟、感温、火焰)、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等,具有火灾探测和气体灭火控制功能,可实现1个防火区的火灾报警和气体灭火控制。

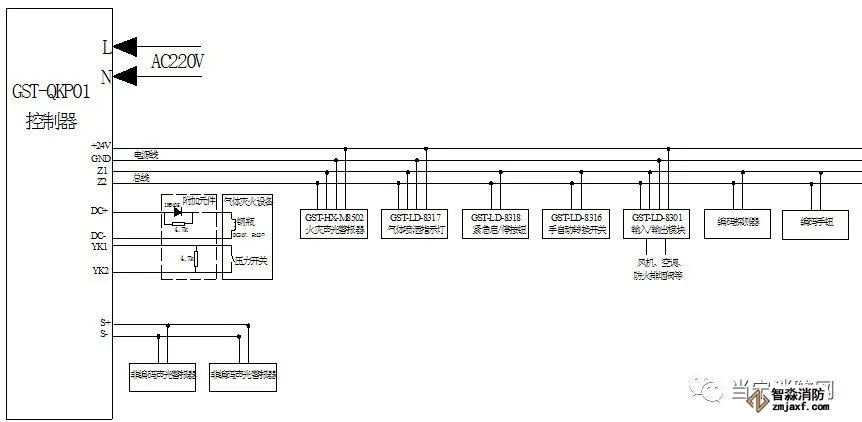

海湾GST-QKP01气体灭火控制器与现场设备接线的典型接法如下图:



GST-QKP01气体灭火控制器与现场设备接线图

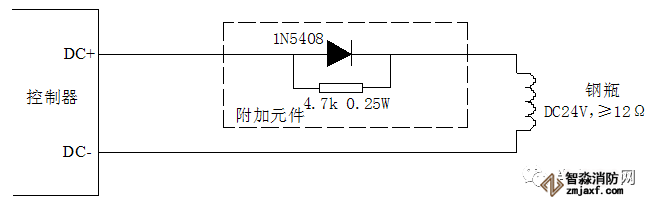

海湾GST-QKP01驱动钢瓶电磁阀输出的布线方式如下图所示:



气体灭火控制器与钢瓶电磁阀接线图


附加元件应置于线路的末端、接近钢瓶电磁阀处。反馈信号接气体灭火控制器的YK1、YK2端子。

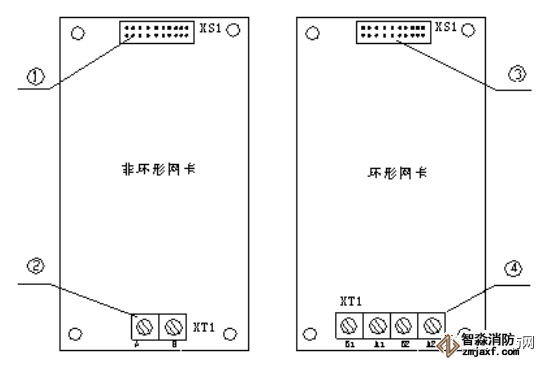

海湾GST-QKP01可通过本地网卡与海湾消防的火灾报警控制器(联动型)联网,本地网卡分两种,结构示意图如下图所示,看②、④处接线端子数量就可以明显分辨出。



GST-QKP01气体灭火控制器联网卡
①、③:20P数据线,接GST-QKP01控制器主板。
②、④:RS-485网络通讯线(A、B)。

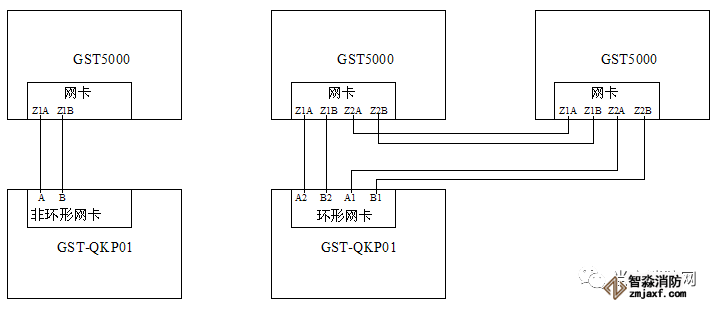

组成GST控制网络时GST-QKP01本地网卡的通讯线端子均接入RS-485网络总线,下图为GST-QKP01两种本地网卡分别与GST5000火灾报警控制器(GST5000为例)联网接线示意图。


海湾气体灭火控制器与消防主机接线图

环形联网,即使某一处的线路出现故障断路了,也不影响整个系统的联网通讯,比较适合要求高的场所。



       智淼消防主营:北京无管网柜式、有管网七氟丙烷气体灭火系统;厨房、二氧化碳、IG541灭火系统;气溶胶灭火设备;从事海湾利达气体灭火装置图纸设计,施工,安装,维修保养,价格优惠,上门安装!电话:18910580194(何经理),海湾利达气体灭火安装网站:http://qt.gstxf.com/全国免费热线:4006-598-119。
