江苏智淼消防解析气体灭火系统组成详解

作者:海湾气体灭火 时间:2020-05-19 06:36:40 来源:http://qt.gstxf.com/
摘要:七氟丙烷气体灭火系统是什么?有什么组成?一下就以瑞港消防设备有限公司的七氟丙烷气体灭火系统为例来对其进行详细的介绍,包活整个灭火系统的详细部件组成以及各个结构的详...

七氟丙烷气体灭火系统是什么?有什么组成?一下就以瑞港消防设备有限公司的七氟丙烷气体灭火系统为例来对其进行详细的介绍,包活整个灭火系统的详细部件组成以及各个结构的详细说明,会以图文形式来进行讲解。

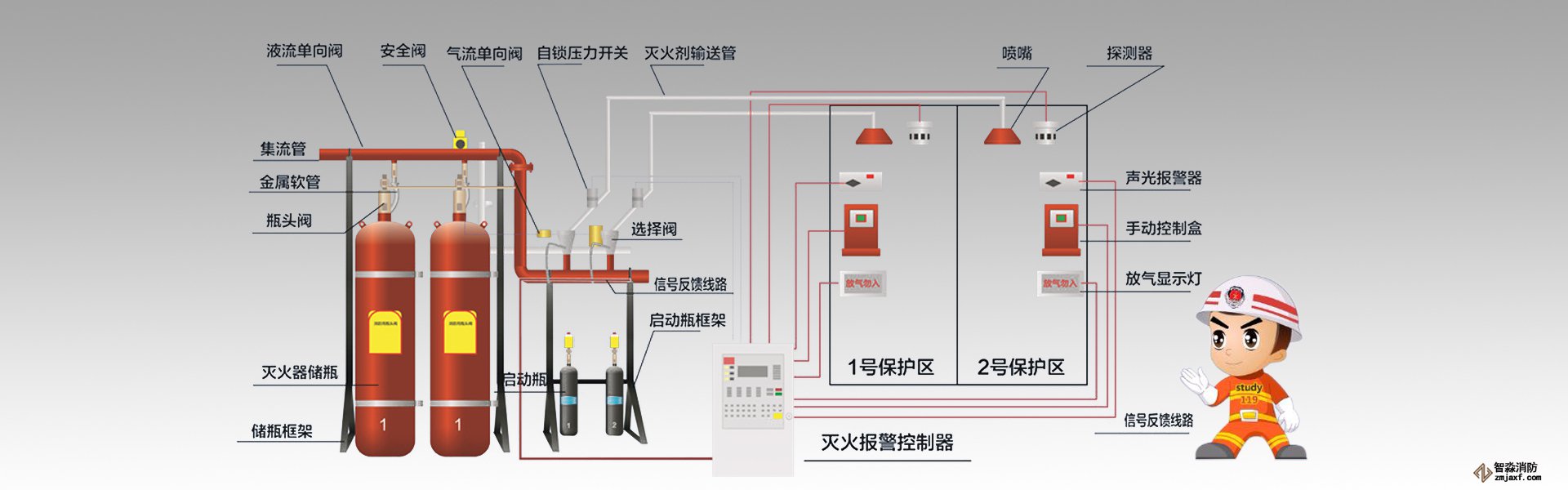

气体灭火系统组成详细图解



 一、瑞港消防设备气体灭火系统的组成及工作原理
气体灭火系统一般由灭火剂贮存瓶、液体单向阀、集流管、选择阀、压力讯号器、管网和喷嘴及阀驱动装置等组成。不同结构形成的气体系统所含系统组件不完全相同。

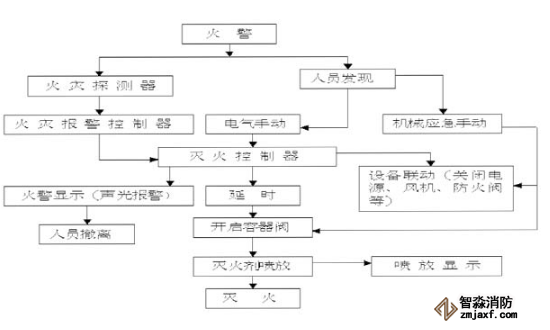

系统的工作原理当采用气体灭火系统保护的防护区发生火灾后,火灾探测器将燃烧产生的温、烟、光等变化成电信号输入到火灾报警控制器,经过火灾报警控制器鉴别确认后,启动火灾报警装置,通风机等联动设备,并经延时再启动阀驱动装置,并同时打开灭火剂贮存装置及选择阀,将灭火剂施放到防护区进行灭火。灭火剂施放时压力讯号器可能出反馈信号,通过灭火控制盘再发出施放灭火剂的声、光报警信号。
当系统处于手动操作工作状态时,人员发现火灾后,应启动手动启动按钮,通过灭火控制盘施放灭火剂,如火灾报警系统或
其供电系统发生故障时,则应采取应急启动方式,直接启动阀驱动装置施放灭火剂。

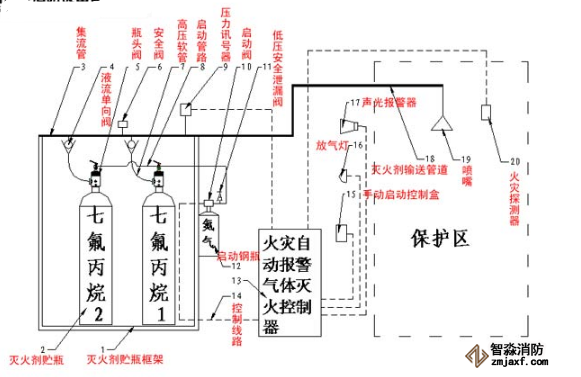

气体灭火系统组成示意图

气体灭火系统组成示意图


二、系统组件
(一)容器阀和起动装置
灭火剂贮存装置一般由灭火剂及其贮存容器、容器阀、单向阀和集流管等组成,用于贮存灭火剂和控制灭火剂施放。
容器阀具有平时封闭钢瓶、火灾时能排放灭火剂作用。此外,还通过它充装灭火剂和安装防爆安全阀。起动装置作起动容器阀用。
容器阀上主要包括允装阀、施放阀和安全膜片三个部分。按其起动方式,七氟丙烷灭火系统分为气动阀、机械式闸刀阀和电爆阀三种结构形式。卤代烷1211和1301灭火系统分为气动闸刀式瓶头阀和电爆阀三种结构形式。
(1)气动瓶头阀。它由起动气瓶提供的起动用气通过操纵管进入阀体才能开启,因此还必须与先导阀和电磁阀配合使用,先导阀和电磁阀装于起动用气瓶或操纵管道上,气动阀则装在
七氟丙烷钢瓶上。平时,电磁阀关住起动气瓶中的高压气体。接受火灾信号后,电磁阀开启。这时起动气瓶中高压气体便先后开启导阀和安装在七氟丙烷钢瓶上的气动阀,使七氟丙烷喷出。
(2)机械式闸刀瓶头阀。开启时,只需将手柄上的钢丝绳牵动,闸刀杆便旋入并切破工作膜片,放出
七氟丙烷,气动活塞开启瓶头阀的操纵系统是拉环与活塞杆连接在一起,当气活塞移动时,带动拉环移动,从而牵动钢丝绳,实现开启七氟丙烷钢瓶的动作。
(3)电爆瓶头阀。平时它处于封闭状态。通电时,阀内雷管爆炸,推动活塞,使杠杆旋转带动活门而开启。因雷管涉及爆炸品,一般不宜使用。
(4)气动闸式瓶头阀。它利用铜作膜片将灭火剂封闭于钢瓶内,当发生火灾时,用高压
七氟丙烷气体起动,由其上部的进气接头导入,迫使活塞下移,带动闸门闸破铜膜片,瓶内灭火剂即可经排放接头进入灭火管道。
(5)气动活门式瓶头阀。发生火灾时,用高压
七氟丙烷气体起动,由顶端的接头导入,迫使活塞下移,推动阀杆活门,排放灭火剂。



2、容器
(1)
七氟丙烷容器。它有低压和高压两种。高压储压系统为5.17mpa;低压储压系统为2.07mpa。目前我国使用的七氟丙烷容器工作压力为15MPA,容量有40L和70L两种。
高压系统一般使用瓶装方式,低压系统采用储罐,通常采用制冷设备保持储罐低温状态。
(2)卤代烷灭火系统容器有钢瓶和球形容器两种构造形式,按灭火剂储存方式可分为低压储液器系统和高压储液系统两类,前者灭火剂储存于低压容器内,本身无喷射力,需借助其他装置送来的高压气体驱动,后者灭火剂与驱动气体同置于一容器内,灭火剂借助容器内驱动气体输送。
低压储液系统,需要冷冻设备,我国目前很少应用。
3、灭火剂贮存装置的选择和布置
灭火剂贮存装置的选择和布置应符合下列要求:
(1)为了确保设备和人身安全,卤代烷灭火系统贮存容器或容器阀上应设泄压装置和压力表;在
七氟丙烷灭火系统贮存容器阀上,也应设泄压装置。
(2)在容器阀和集流管之间应设单向阀,以保证贮存装置在移去个别容器进行检修时仍能保证系统处于工作半途而废,也可防止灭火剂回流到已放空的贮存容器中去。
(3)为了便于贮存容器的安装和维修,减小灭火剂施放的冲击力,一般在容器和单向阀之间采用软管联结。
(4)在气体灭火系统贮存装置上应设耐久的固定标牌,标明每个贮存容器的编号,皮重,容积、灭火剂名称、充装量、充装日期和贮存压力等,以便系统的验收、检查和维护。
(5)为了便于安装和维护管理,凡用于保护同一防护区的贮存容器,其规格尺寸、灭火剂充装量和贮存压力均应相同。
(6)灭火剂贮存装置的布置应方便检查与维护,操作面距墙面或相对操作面之间的距离不宜小于1米。
(7)灭火剂贮存装置的布置在不会受到恶劣气候条件或机械的、化学的及其他危害的地方,当预料会受到上述危害时,应提供适应的保护装置。
一般气体灭火系统的贮存装置宜设在靠近防护区的专用贮瓶内,该房间的耐火等级不应低于二级,并有直接通向室外或疏散通道的出口,专门贮瓶间的环境温度,布置卤代烷1211灭火系统贮存容器应为0-50度;卤代烷1301灭火系统贮存容器应为-20-50度;
七氟丙烷灭火系统贮存容器应为0-49度。




(二)选择阀
在组合分配系统中,用来控制灭火剂经管网释放到预定防护区或保护对象的阀门。选择阀和防护区一一对应。
1、选择阀的工作原理
选择阀的启动方式,按释放方式,有电动式和气动式两种,目前一般采用气动式,它的工作原理:当起动气体经气嘴进入活塞下部的空腔时,克服活塞杆上的弹力而推动活塞向上移,转臂随之转动而脱扣,压臂被松开。当活塞上移高度超过出气嘴时,起动气体则通过此处经操纵管导入灭火剂钢瓶的瓶头阀,使气动瓶头阀开启。这时,高压灭火剂进入活门的下部管道貌岸然内,并推开活门而完全开启。灭火时,选择阀应在瓶头阀开放之间开启,或与容器阀同时开启,无论哪种启动方式的选择阀,均设有手动操作机构,以便在系统自动控制失灵时,仍能将选择阀打开。
2、选择阀的布置
选择阀的布置靠近贮存容器,以节省管道材料和减少灭火剂流经管道的压力损失。由于选择阀上都高有应急手动操作机构,布置时还应考虑操作方便。此外,选择阀上应有标明对应防护区的铭牌。

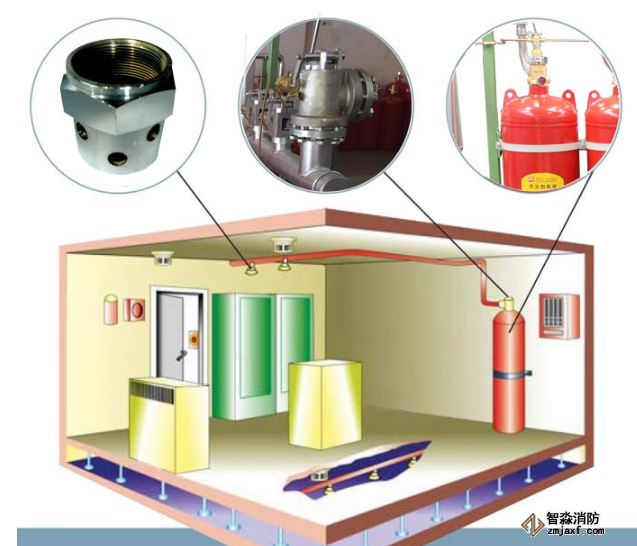

(三)喷嘴
喷嘴是用来控制灭火的流速和喷射方面的组件。喷嘴是气体灭火系统的一个关键组件。
1、对于全淹没灭火系统,喷嘴的布置应根据防护区的大小,形状和制造厂商提供的喷嘴保护面积高度条件确定。防护区内任一点均应在喷嘴的有效覆盖面积之内,防护区的高度应小于喷嘴的最大应用高度。若防护区的高度超过喷嘴的应用高度,则应布置多排喷嘴。
2、对于局部应用系统,喷嘴的布置应根据防护区的大小形状,防护区内可燃物的性质、数量和分布情况,并严格按设制厂商提供析应用特性,包括应用场所、流时特性、有效覆盖面积和喷嘴的安装高度与方向等进行设计,所选择的喷嘴类型、包括对火灾的可能蔓延到的区域及设备等。
3、设置在粉尘场所的喷嘴应增设不影响喷射效果的防尘罩。

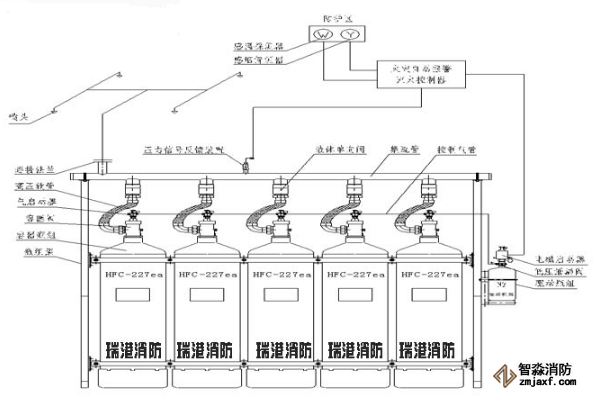

七氟丙烷气体灭火系统流程原理图


(四)管道及其附件
1、管道及其附件选择的主要原则是它们能承受施放灭火剂时所产生的压力和震动。气体灭火剂贮存压力不仅与温度有关,也与灭火剂的充装密度有关,例如
七氟丙烷灭火剂的贮存温度为49度,充装比0.6时,压力为12.1mpa充装比0.67时,压力为14.4mpa充装比0.75时,压力为17. mpa。卤代烷输送压力比二氧化碳低,对于2.5mpa系统,管道工作压力可定为2.5-2.5mpa对于4.2mpa的系统,管道工作压力定为4.0-6.4mpa。
2、气体灭火系统选用管道及其附件时,除考虑强度外还应符合下列规定
(1)贮存压力为1.5mpa的卤代烷1211灭火系统或贮存压力为2.5mpa的卤代烷灭火系统且管道公称通径不大于50㎜时,可采用加厚管,一般均采用无缝钢管,无缝钢管应内处镀锌。
(2)地有腐蚀镀锌层的气体、蒸气场所内,气体灭火系统的管道应采用不锈钢或铜管。
(3)挠性连接的软管必须承受系统的工作压力,宜采用不锈钢软管。
(4)管道的连接。当公称直径小于中等于80MM时,宜采用螺纹连接;大于80MM时,宜采用法兰连接。钢制管道附件应内外镀锌,在有腐蚀镀锌层介质的场所,应采用铜合金或不锈钢管道附件。
(5)
七氟丙烷管道不得通过有人居住的房间或从事加热或冷藏的处所。
