怎么找到客户给提供的消防系统图示的防护区
如果客户提供了图纸,要如何正确而迅速的找到需要设置气体灭火系统的防护区呢?
如果客户提供了图纸,要如何正确而迅速的找到需要设置气体灭火系统的防护区呢?
根据规范:一般计算机房、配电室、变电所、发电机房、档案室等区域需要设置气体灭火系统。
如果客户提供了图纸,一般可以给排水施工图(喷淋、消火栓)或者电气施工图(报警)中可以找到。且多数项目气体灭火设计在给排水施工图中体现,有较为详细的设计。

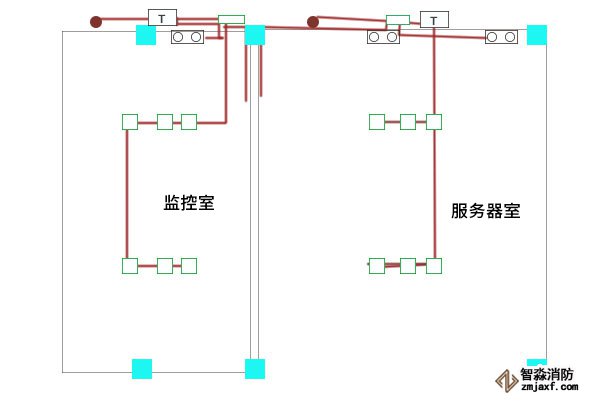

一、如果提供的图纸已经做了设计。可以通过以下方式很快的找到设置气体灭火系统,并根据图纸做配置。
根据在客户所提供的文件中搜寻气体灭火、七氟丙烷等专业名词来进行快速找到其中的设计参数
给排水专业图纸设计说明中对气体灭火部分的说明以及对应的设计平面图
二、要是这些图并未展现的很详细,我们需要这样子找到里面的气体灭火系统防护区:
1、根据自动喷水灭火系统平面图进行查找。
设置气体灭火系统的区域肯定就不能设置自动喷水灭火系统,可以自动喷水灭火系统的平面图中找没有布置喷头的区域,即可能为需要设计气体灭火的区域。(具体参照设计要求)
2、根据火灾自动报警平面图布置图平面图进行查找。
设置气体灭火控制系统的区域会在自动报警专业图纸中布置气体灭火控制器、声光报警、警铃、紧急启停按钮、放气指示灯等,此区域即为需设置气体灭火的区域。

3、根据消火栓的图纸进行查找:
查找方式与在火灾自动报警系统图纸和喷淋系统图纸类似。
另外:配电室、变电所、发电机房一般设置在地下一层或地下二层,可重点在地下层查找。计算机房及档案室区域可在地上层查找。
如果客户提供的图纸没有指定哪些防护区需要设置气体灭火系统,则需要根据图纸自行判断哪些区域设置气体灭火系统、或者根据客户的要求在规定的区域设置气体灭火系统。
